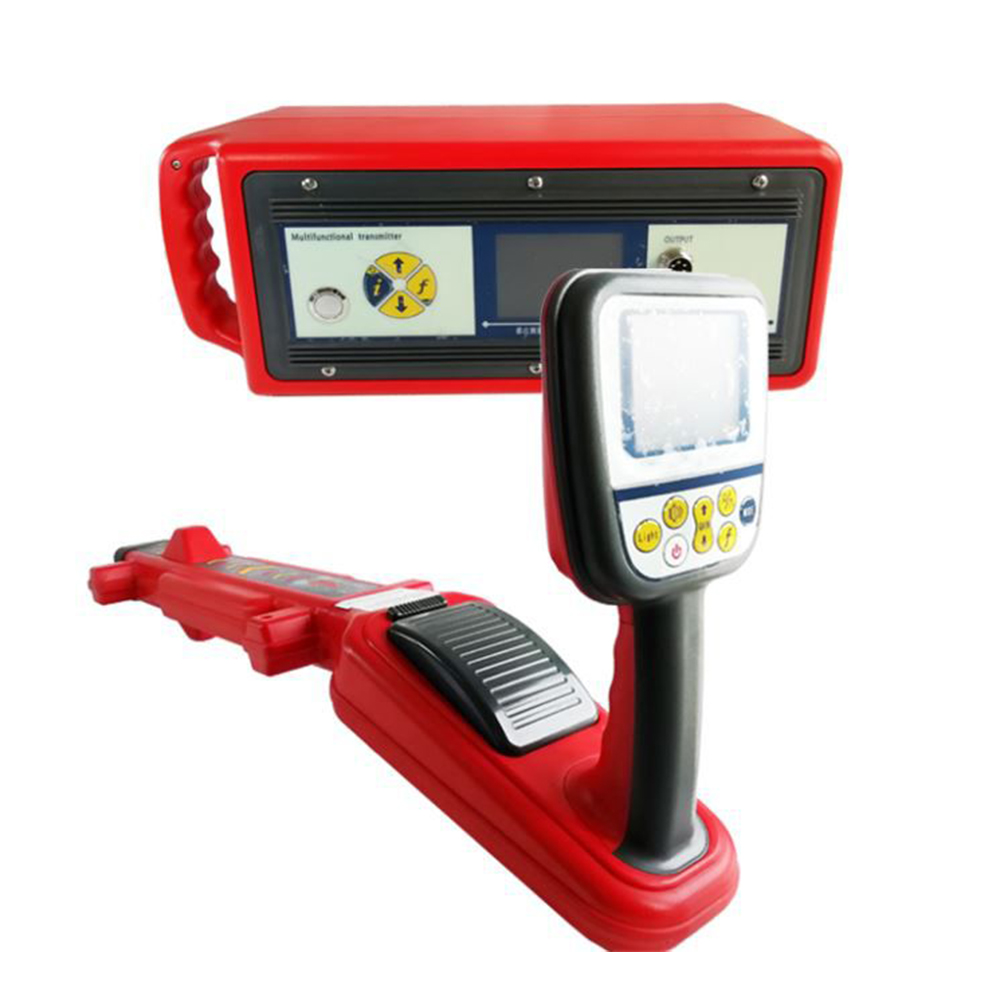

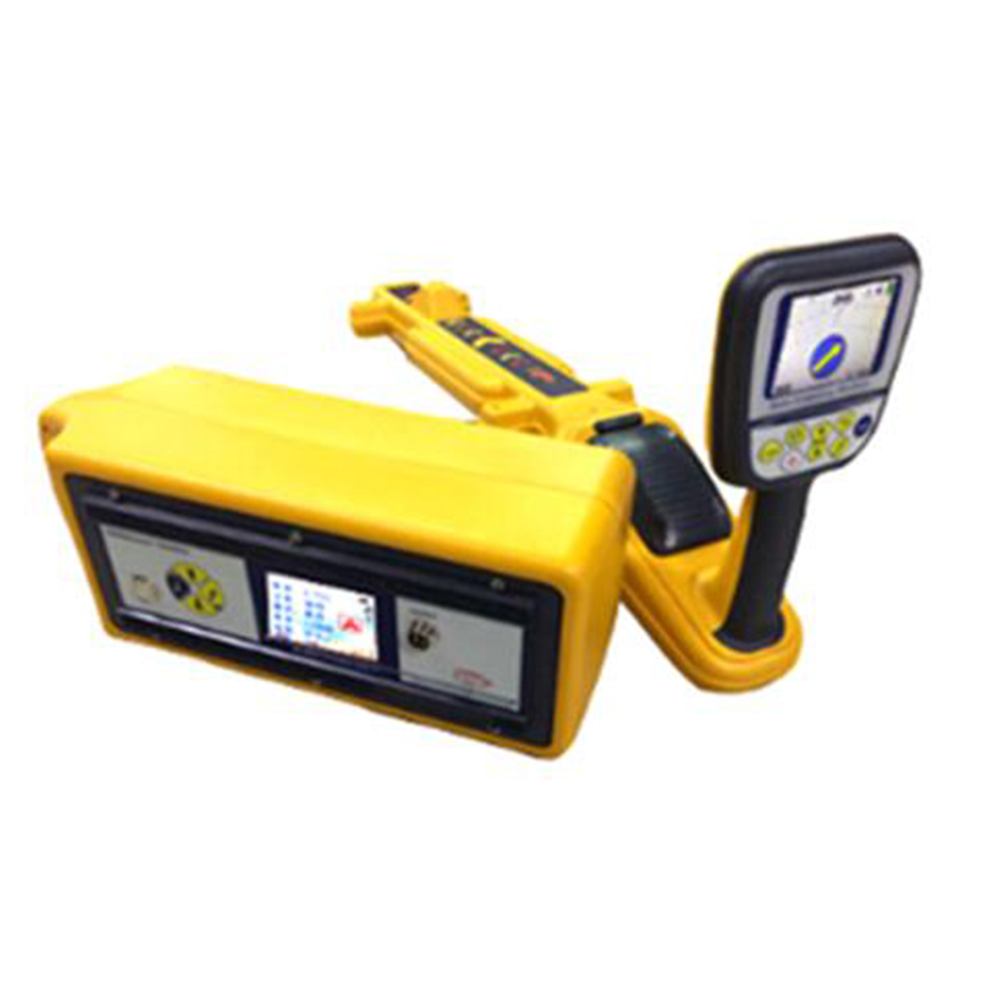

TWH-20UF 地下光纜路由定位器
產品描述
地下光纜路由定位器可以快速有效地確定地下光纜的方向和深度。
1)直接數顯顯示電纜深度:0-15米,3米內精度5%,8米內精度10%。
2)自動探測:當定位器正確放置在管道上方時,自動顯示目標管道的真實深度。
3)信號識別:從信號幅度、方向、相位三個維度準確識別光纜和電纜。
4)電流方向指示:獨有的顯示跟蹤信號電流方向和相位的技術,有效提高尋路精度。

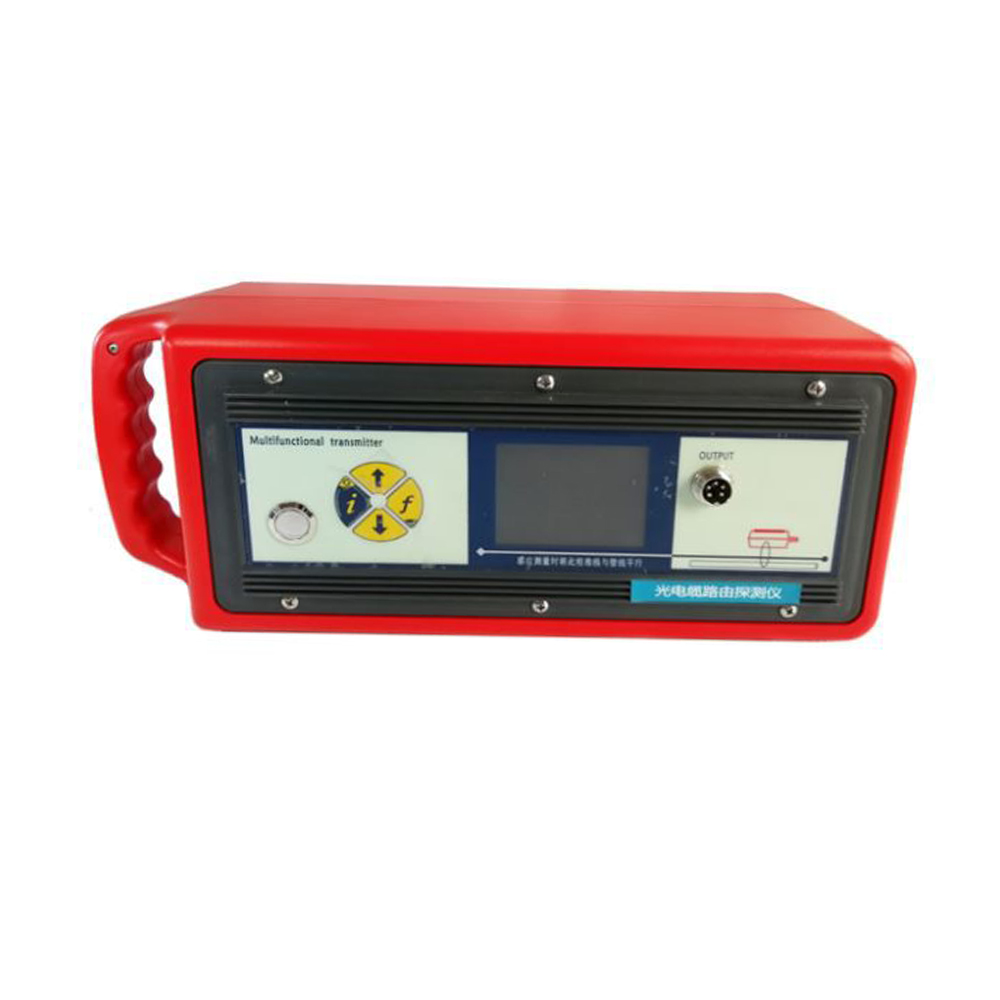

變送器技術參數
本檢測儀為多頻大功率發射器,恒功率輸出,自動匹配外接負載,確保機器工作在最佳狀態。具有歐姆表功能,可檢測外部電壓,測試連續回路電阻,有助于判斷故障性質。
1)可選頻率:輸出31種頻率的正弦交流信號,分別為:98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、 4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82KHz、29.4KHz、33KHz、38KHz、65.5KHz、78.1KHz、80.43KHz、82KHz、83.1KHz、89KHz、133KHz、200KHz
2)故障檢測和管道識別信號定位方式、傳輸方式、電流方向信號SS Low、SS High。
3)智能信號相位識別功能。
4)歐姆表功能可檢測外部電阻,并對外部危險電壓進行提示。
5)三種信號傳輸方式:直連、耦合、感應。
6) 自動負載調整。
7)顯示內容:頻率設定、電池狀態、數顯輸出電流和回路電阻、輸出方式、外接電源、外接電壓警告;
8)輸出功率可低、中、高、全四檔調節;
9)最大輸出電流不小于1A;最大輸出功率不小于10W;
10) 大容量鋰電池供電,滿負荷工作8小時

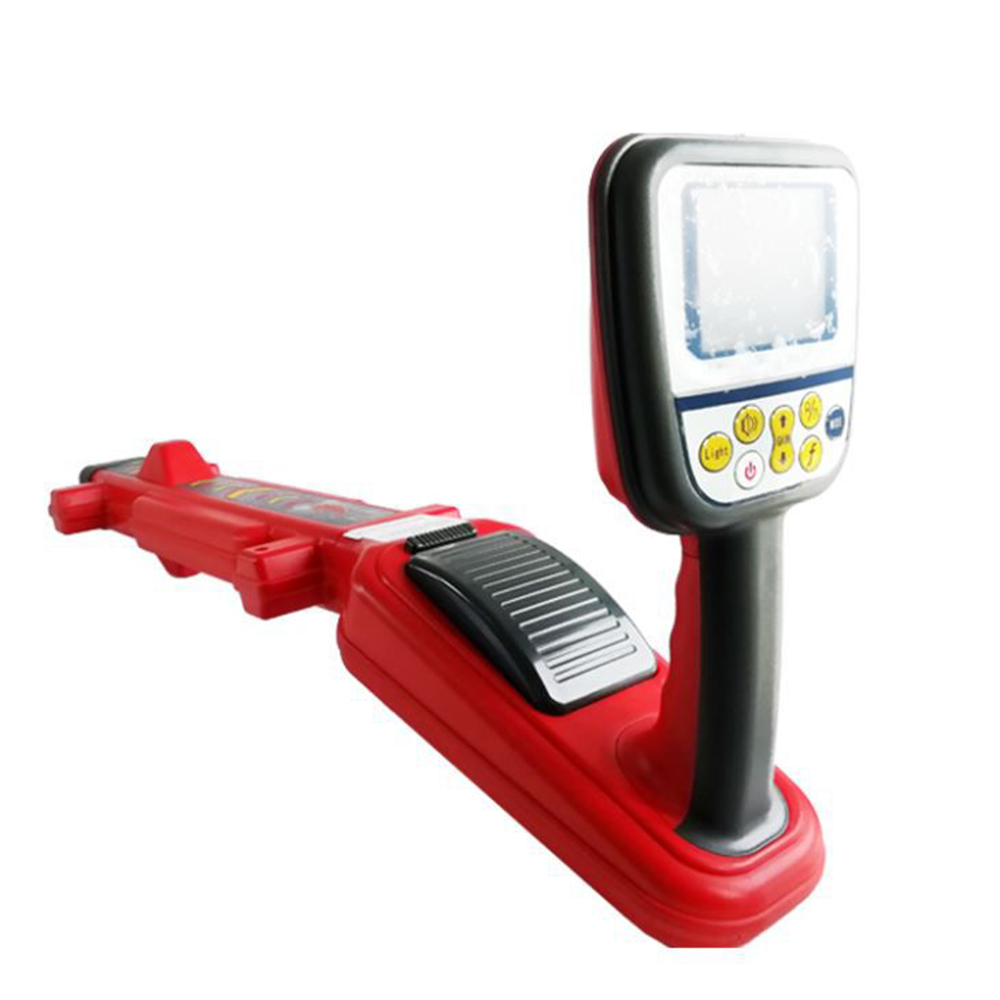

接收器的參數
接收機采用3.5英寸24位彩色液晶顯示屏顯示信號強度數字、幅度燈帶、羅盤指向、左右箭頭指向、電流方向指示以指示信號強度、光纜定位、故障檢測、光纜識別和深度測量。
1) 寬峰值、谷值、窄峰值、寬峰值箭頭、峰值、谷值5種顯示模式
2)具有寬帶接收技術,可定制(100Hz-200kHz以內)??蛇x頻率有10種,涵蓋50Hz、60Hz、LF、577Hz、8KHz、33KHz、82KHz、133KHz,電流方向信號SS Low、SS High。
3)數字直讀深度范圍:0~15米。精度:3米內±5%,8米內±10%。
4)顯示內容:信號強度、信號幅度燈條、左右箭頭指示、羅盤方向指示、當前方向指示、當前相位顯示、實時深度指示、智能信號相位識別、信號增益。
5) 具有羅盤方向指引指示功能。
6) 具有智能信號識別相位功能。
7) 可選外置字母A型支架,用于電纜故障的精確定位。

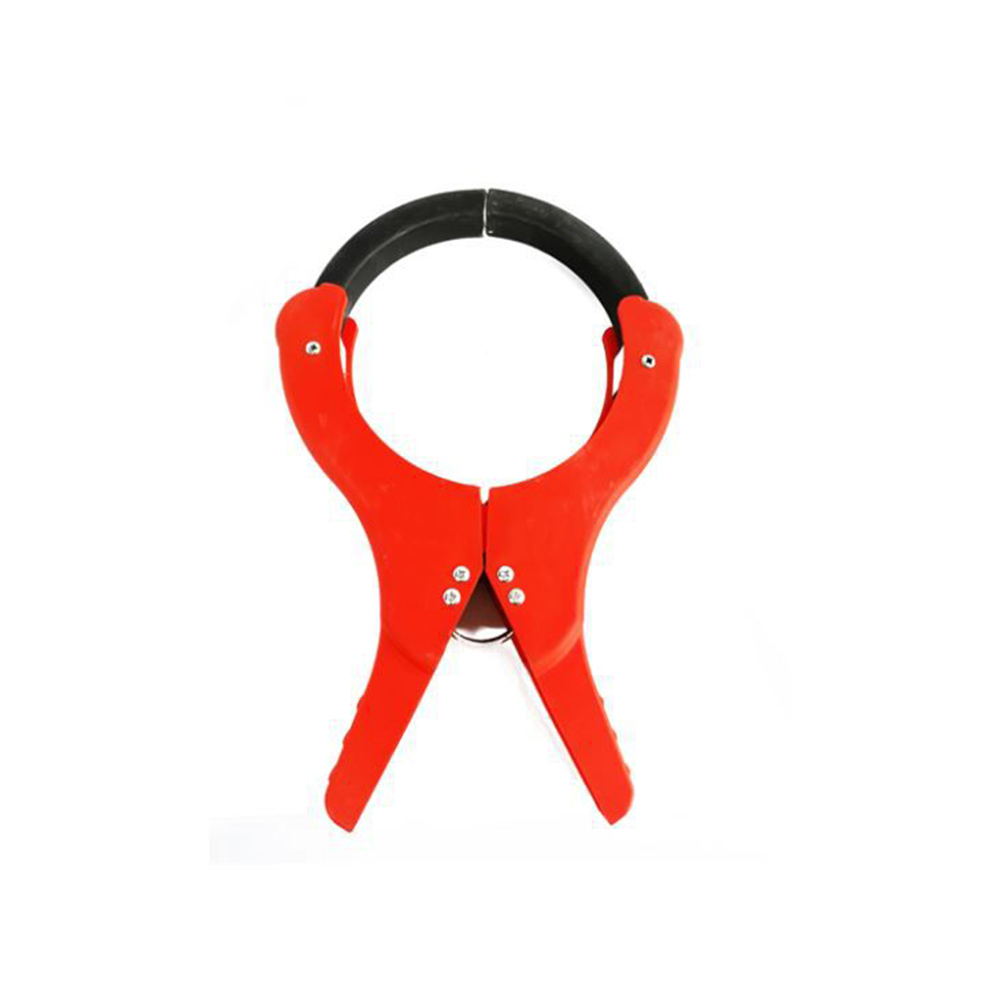

8) 外置耦合夾可準確定位光纜。
9)信號識別:可以從信號幅度、信號方向、信號相位三個維度對光纖光纜和電纜進行準確識別。
10)電流方向指示:獨有的顯示跟蹤信號電流方向和相位的技術,有效提高搜索路徑的準確性。
11) 信號強度聲音指示,音量可調。
12) 3.5英寸24位真彩色液晶顯示屏。背光亮度可調,以適應各種環境。
13) 采用大容量鋰電池供電,可持續工作8小時。
其他
+工作溫度:-20℃~+50℃;
+儲運溫度:-40℃~+70℃;
+尺寸:變送器:400×160×140 mm,3.08 kg
+接收器:650×110×230 mm,1.9 kg
